통합 투약 장치는 성분의 용해 및 투약을 통합하는 완전 자동 투약 장치입니다. 건식 투약 기계와 가열 환경의 결합 된 설계는 응집을 줄일 수 있습니다. 용량 및 물 입구 부피는 필요에 따라 조정될 수 있으며, 필요한 농도를 가진 액체 약은 마음대로 준비 될 수 있습니다. 분말 레벨이 낮 으면 자동 경보가 발생합니다. 탱크 본체의 재료는 필요에 따라 선택 될 수 있습니다.
수동 투약 장치는 의약품 복용량이 작고 직원이있는 상황에 적합합니다. 설치하기 쉽고 투약은 간단하고 작동하기 쉽습니다. 배럴, 투약 펌프, 전기 제어 박스, 파이프 피팅 등은 모두 설치 및 운송을 용이하게하기 위해 통합되어 있습니다. 탱크의 재료는 필요에 따라 선택할 수 있습니다.
나사 컨베이어는 슬러지 탈수 장비를 설치 한 후 탈수 슬러지를 로딩 위치로 운반하는 데 사용됩니다. U 자형 통로, 피드 호퍼 및 덮개 플레이트로 구성됩니다. 그것은 나선형 몸체, 안감 판 및 주행 메커니즘으로 구성됩니다. 완전 자동 전기 보호는 슬러지 탈수 시스템으로 관절 제어를 실현할 수 있습니다. 쉽게 설치할 수 있도록 확장 볼트로 고정됩니다. 그루브에는 소음을 효과적으로 줄이기 위해 내마모성 재료가 늘어서 있습니다. 피드 호퍼의 길이와 각도는 필요에 따라 사용자 정의 할 수 있습니다.
슬러지 버킷은 주로 슬러지 탈수 실에 사용됩니다. 탈수 된 진흙 케이크가 수집되어 저장됩니다. 일정량에 도달 한 후 바닥의 밸브가 컨트롤을 통해 열리고 진흙 케이크는 트럭에 수송을 위해 언로드됩니다. 슬러지 호퍼의 바닥에는 두 개의 문이 있습니다. 슬러지는이 두 문을 제어하여 수집 및 배출됩니다. 섹터 도어는 실린더 또는 전기 푸시로드로 제어됩니다.
ZL 로타리 드럼 필터는 중소 규모의 도시 또는 산업 하수 처리장을 위해 설계되었습니다. 물 속의 고체 중단 물질을 지속적으로 효과적으로 스크리닝 할 수 있습니다. 주로 하수 전처리 또는 산업 체질 공정에 사용됩니다. 일부 유형의 하수는 스크린을 통해 가공됩니다.
ISO 45001
ISO14001
ISO9001
애프터 판매 서비스 인증
CE
슬러지가 붙어있는 것을 방지하는 히트 펌프 슬러지 드라이어
시립 강 진흙 탈수를위한 고압 밴드 기계
인사만 하면 유익한 협력이 시작됩니다. 자신만의 성공 스토리를 시작하세요.
Qingben Environmental Technology (Jiangsu) Co., Ltd.는 슬러지 탈수실을 하나의 시스템으로 작동시키는 지원 장비를 설계 및 제조합니다. 전문가로서 슬러지 처리 공급업체 지원 장비 중국 양저우에 본사를 둔 당사는 자동 폴리머 준비 스키드, 소형 수동 투여 장치, 무축 스크류 컨베이어 및 탈수 기계를 트럭 적재에 연결하는 저장 호퍼를 공급합니다.
이 장치는 당사가 생산하는 스크류 프레스, 벨트 프레스 및 저온 건조기와 동일한 기계적 표준에 따라 제작되었습니다. 각각은 공장의 유압 및 고형물 부하에 맞게 크기가 지정되며, 각각은 파견 전에 탈수 라인의 제어 로직에 연결될 수 있습니다.
컨디셔닝 화학은 기계적 탈수 전에 시작됩니다. 폴리머는 제어된 농도로 용해되어 슬러지 흐름에 주입됩니다. 탈수 후 케이크는 컨베이어를 통해 저장 및 적재를 위해 호퍼로 이동합니다. 투여 정확도는 폴리머 소비량과 최종 케이크 건조 고형분을 결정합니다. 운반 및 보관 설계는 공간이 깨끗하게 유지되는지, 최소한의 인력으로도 라인을 운영할 수 있는지 여부를 결정합니다.
| 장비 | 공정 위치 | 주요 역할 | 구성 범위 |
|---|---|---|---|
| 통합 투약 장치 | 탈수 전 컨디셔닝 | 폴리머의 자동 용해, 성숙 및 투여 | QBYTH 500-4000L/h; SS304, PP 또는 FRP 탱크 |
| 수동 투약 장치 | 작거나 간헐적인 투여 지점 | 하나의 프레임에서 컴팩트한 혼합, 보관 및 투여 | QBJY 1~3m³; SS304, SS316L, PE 또는 FRP |
| 스크류 컨베이어 | 탈수 또는 건조 후 | 탈수된 케이크를 로딩 지점으로 밀폐 이송 | QBWLS-260~420; 길이와 각도 맞춤 가능 |
| 슬러지 호퍼 | 보관 및 트럭 적재 | 케이크를 모아 일괄 배출 | 공압 또는 전기 바닥 방전 |
우리의 통합 투약 장치 건조 분말 공급, 용해, 성숙, 계량 및 투여를 단일 스키드에 결합합니다. 건식 도징 기계와 가열 설계로 케이킹이 감소하는 동시에 도징량과 물 유입량을 조정하여 필요한 액체 농도를 준비할 수 있습니다. 분말 수준이 낮으면 경보 신호가 발생합니다.
| 모델 | 용량(L/h) | 전력(kW) | PAM 건조 분말 투여량(kg/h) | 수분 섭취량(m³/h) | 순중량(kg) |
|---|---|---|---|---|---|
| QBYTH-500 | 500 | 1.7 | 1~5 | 0.3~1.5 | 250 |
| QBYTH-1000 | 1000 | 2.45 | 2~10 | 0.6–3 | 400 |
| QBYTH-1500 | 1500 | 2.45 | 3~15 | 0.9–4 | 490 |
| QBYTH-2000 | 2000 | 2.45 | 3.5–20 | 1.2–6 | 550 |
| QBYTH-2500 | 2500 | 3.5 | 3.5–20 | 1.6–8 | 650 |
| QBYTH-3000 | 3000 | 3.9 | 3.5–20 | 2.0–10 | 700 |
| QBYTH-4000 | 4000 | 3.9 | 3.5–20 | 2.4–12 | 770 |

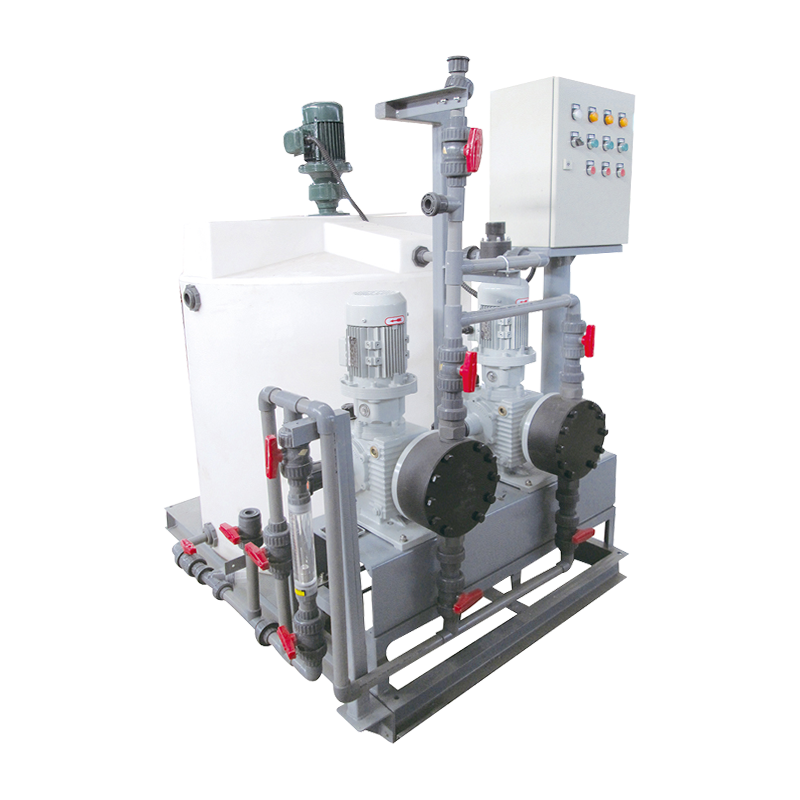

는 수동 투약 장치 낮은 화학물질 수요, 간헐적인 운영 또는 이미 교육을 받은 직원이 있는 공장을 위해 제작되었습니다. 배럴, 도징 펌프, 전기 제어 상자 및 파이프 피팅이 하나의 프레임에 통합되어 설치 및 운송이 단순화됩니다. 수동으로 쉽게 리필할 수 있으며 투명한 레벨 영역을 통해 작업자가 약품 사용을 실시간으로 확인할 수 있습니다.
슬러지 탈수 장치를 설치한 후, 스크류 컨베이어 탈수된 케이크를 적재 위치로 옮깁니다. 샤프트리스 컨베이어는 일반적으로 자재를 수집하고 작업 환경을 개선하기 위해 밀폐형 구조로 제작됩니다. 이는 U자형 홈통, 공급 호퍼, 덮개판, 나선형 몸체, 라이너 및 구동 메커니즘으로 구성됩니다. 완전 자동 전기 보호는 슬러지 탈수 시스템과의 공동 제어를 실현할 수 있으며 홈통에는 내마모성 재료가 늘어서 소음을 줄입니다. 나선형 블레이드는 스테인리스강 또는 망간강으로 제공됩니다.
| 모델 | 회전속도(rpm) | 용량 0°(m³/h) | 용량 15°(m³/h) | 용량 30°(m³/h) | 전력(kW) |
|---|---|---|---|---|---|
| QBWLS-260 | 22 / >20 | 3 | 2.1 | 1.3 | 1.1 |
| QBWLS-300 | 22 / >20 | 6 | 4.6 | 2.6 | 1.5 |
| QBWLS-360 | 22 / >20 | 9.5 | 6.5 | 4.3 | 2.2 |
| QBWLS-420 | 22 / >20 | 12 | 9 | 5.7 | 3 |
는 feed hopper length, angle and overall conveying length are customized to match the dewatering machine discharge and the loading bay position. Standard installation angle is ≤20°; angles between 20° and 30° can be ordered specially.
는 sludge hopper is the final collection point in the dewatering room. It receives dewatered cake from the conveyor, stores it until a sufficient quantity accumulates, and then discharges through two bottom doors into a truck. The sector doors are controlled by a cylinder or an electric push rod, so the operation can be manual, pneumatic or integrated into the line control system.
우리는 고객의 트럭 접근 및 운반 간격에 맞게 호퍼 유효량과 배출 높이의 크기를 조정하고 도어 액추에이터를 사용 가능한 압축 공기 또는 전기 공급 장치와 일치시킵니다.
지원 장비는 이미 분주한 탈수실에서 병행 수동 작업을 추가해서는 안 됩니다. 당사의 투입 장치와 컨베이어에는 완전 자동 전기 보호 기능이 제공되며 슬러지 탈수 시스템과 공동 제어하도록 설정할 수 있습니다. 공장에서 Modbus 기반 통신을 사용하는 경우 투여 장치, 컨베이어 및 호퍼 도어는 조정된 작동을 위해 신호를 교환할 수 있습니다.
우리의 manufacturing system is covered by ISO9001, ISO14001, ISO45001 and CE marking. We provide comprehensive technical support from project consultation and design through installation, commissioning, trial operation and operator training. After-sales maintenance, troubleshooting and equipment upgrade services keep the supporting line running with the rest of the plant.
전체 시스템을 배송할 때 투입 장치, 컨베이어 및 호퍼가 탈수 장비와 함께 준비되므로 기계적 인터페이스, 제어 신호 및 설치 순서가 현장에서 일치합니다.
제안서와 기능적 레이아웃을 준비하기 위해 아래 프로젝트 데이터를 사용합니다. 작동 지점이 정확할수록 모델, 탱크 재질, 모터 출력 및 제어 인터페이스를 더 잘 일치시킬 수 있습니다.
우리는 통합 투여 장치, 수동 투여 장치, 스크류 컨베이어 및 슬러지 호퍼를 제조합니다. 이들은 함께 화학 처리, 케이크 이송, 저장 및 탈수 기계 주변의 트럭 적재를 다룹니다.
직원이 있는 저용량, 간헐적 용량의 경우 수동 QBJY1000-3000 장치가 컴팩트하고 경제적인 선택입니다. 연속 작업 또는 무인실의 경우 자동 QBYTH 500-4000 L/h 통합 투여 장치가 적합합니다.
예. 전자동 전기보호로 슬러지 탈수 시스템과 공동제어가 가능하여 별도의 수동조작 없이 케이크 배출에 따라 컨베이어가 시작 및 정지됩니다.
는 integrated dosing device can be supplied with stainless steel 304, polypropylene PP or fiberglass FRP. Manual dosing devices add SS316L and polyethylene PE options.
는 hopper has two sector doors at the bottom, controlled by a cylinder or an electric push rod. When the selected cake volume has accumulated, the doors open and unload the cake into a truck.
시스템 통합, 설치 안내, 시운전, 시운전 및 운영자 교육을 제공합니다. 우리의 프로젝트 지원은 판매 후 유지 관리, 문제 해결 및 장비 업그레이드를 통해 계속됩니다.
